Bagaimanakah kuasa pemindahan rod dalam enjin?

Batang penyambung, yang biasanya dirujuk sebagai rod con, adalah komponen penting dalam enjin pembakaran dalaman. Peranannya adalah untuk memindahkan gerakan salingan omboh ke dalam gerakan putaran crankshaft, dengan berkesan menghantar kuasa dari proses pembakaran ke drivetrain. Sebagai pembekal rod con yang dipercayai, saya teruja untuk menyelidiki selok -belok bagaimana rod con menyelesaikan tugas penting ini.

Memahami struktur asas batang con

Sebelum kita meneroka bagaimana pemindahan kuasa pemindahan, penting untuk memahami struktur asasnya. Rod con tipikal terdiri daripada tiga bahagian utama: ujung kecil, shank, dan akhir yang besar. Akhir kecil disambungkan ke omboh melalui pin omboh, juga dikenali sebagai pin gudgeon. Sambungan ini membolehkan ujung kecil untuk pivot apabila omboh bergerak ke atas dan ke bawah dalam silinder. Shank adalah bahagian panjang yang langsing dari batang con yang menghubungkan ujung kecil ke hujung besar. Ia direka untuk menahan daya tinggi dan tekanan yang dihasilkan semasa operasi enjin. Akhir besar dibahagikan kepada dua bahagian dan dihubungkan dengan jurnal crankshaft. Sambungan ini membolehkan hujung besar berputar di sekitar engkol engkol ketika rod con bergerak.

Proses pembakaran dan penjanaan kuasa

Untuk memahami bagaimana Con Rod memindahkan kuasa, kita perlu memahami proses pembakaran dalam enjin. Dalam enjin pembakaran dalaman empat strok, kitaran terdiri daripada empat peringkat: pengambilan, mampatan, kuasa, dan ekzos. Semasa strok pengambilan, omboh bergerak ke bawah, menarik campuran udara dan bahan api ke dalam silinder. Dalam strok mampatan, omboh bergerak ke atas, memampatkan campuran bahan api udara. Pada akhir strok mampatan, palam pencucuh menyalakan campuran termampat, menyebabkan pembakaran cepat. Pembakaran ini menghasilkan daya tekanan yang tinggi yang mendorong omboh ke bawah, mewujudkan strok kuasa.

Memindahkan gerakan timbal balik ke gerakan putaran

Semasa strok kuasa, daya tekanan yang tinggi dari proses pembakaran bertindak di bahagian atas omboh, menolaknya ke bawah. Piston disambungkan ke hujung kecil rod con melalui pin omboh. Apabila omboh bergerak ke bawah, rod con terpaksa bergerak juga. Hujung kecil rod con mengikuti gerakan linear omboh, sementara hujung besar berputar di sekitar jurnal crankshaft.

Reka bentuk con rod membolehkannya menukar gerakan linear (reciprocating) omboh ke dalam gerakan putaran engkol. Apabila omboh bergerak ke bawah, rod con menolak jurnal crankshaft, menyebabkan ia berputar. Putaran crankshaft ini adalah apa yang akhirnya mendorong roda kenderaan atau komponen mekanikal yang lain.

Pasukan yang bertindak di atas batang

Beberapa kuasa bertindak pada rod con semasa operasi enjin. Yang paling penting dalam daya ini ialah daya gas, yang dihasilkan oleh proses pembakaran. Kekuatan ini bertindak pada omboh dan dipindahkan ke rod con. Daya gas maksimum semasa strok kuasa, apabila gas pembakaran tekanan tinggi menolak omboh ke bawah.

Sebagai tambahan kepada daya gas, terdapat juga daya inersia yang bertindak pada rod con. Daya inersia ini disebabkan oleh jisim rod con dan omboh bergerak ke atas dan ke bawah pada kelajuan tinggi. Apabila omboh mengubah arah di bahagian atas dan bawah stroknya, rod con mengalami percepatan dan penurunan, yang menghasilkan daya inersia.

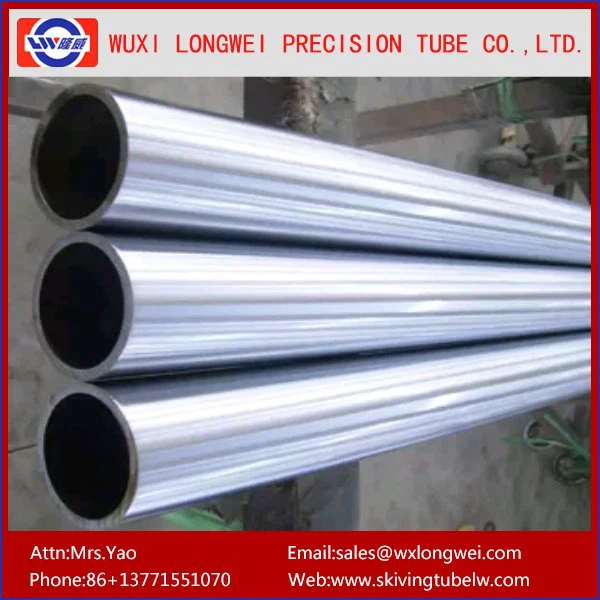

Rod con mesti direka untuk menahan daya ini tanpa gagal. Bahan berkualiti tinggi sepertiBatang omboh CK45sering digunakan dalam pembuatan con rod untuk memastikan kekuatan dan ketahanan. Bentuk dan saiz rod con juga direka dengan teliti untuk mengoptimumkan prestasinya di bawah kuasa -kuasa ini.

Kepentingan ketepatan dalam pembuatan rod con

Ketepatan adalah sangat penting dalam pembuatan con rod. Dimensi rod con, terutamanya panjang, menanggung diameter di hujung kecil dan besar, dan penjajaran lubang -lubang ini, mesti berada dalam toleransi yang sangat ketat. Mana -mana penyelewengan dari dimensi yang ditentukan boleh menyebabkan masalah seperti memakai tidak sekata, peningkatan geseran, dan penurunan prestasi enjin.

Sebagai contoh, jika diameter bor di hujung kecil terlalu besar, pin omboh mungkin mempunyai permainan yang berlebihan, yang boleh menyebabkan bunyi dan getaran. Sebaliknya, jika diameter bor terlalu kecil, pin omboh mungkin tidak sesuai dengan betul, yang membawa kepada pengikatan dan kerosakan yang berpotensi pada batang dan omboh.

Teknik pembuatan lanjutan sepertiPemprosesan rod omboh silinder minyakdigunakan untuk memastikan ketepatan tinggi yang diperlukan untuk pengeluaran rod con. Komputer - Pusat pemesinan yang dikawal dapat dengan tepat mesin rod con ke dimensi yang ditentukan, dan langkah -langkah kawalan kualiti disediakan untuk mengesahkan ketepatan setiap bahagian.

Peranan pelinciran

Pelinciran memainkan peranan penting dalam operasi rod con. Titik hubungan antara batang con dan pin omboh, serta di antara rod con dan jurnal crankshaft, mengalami tahap geseran dan haus yang tinggi. Untuk mengurangkan geseran ini dan mencegah kerosakan, bekalan minyak pelincir yang berterusan diperlukan.

Minyak pelincir membentuk filem nipis di antara bahagian yang bergerak, memisahkannya dan mengurangkan logam langsung - ke - sentuhan logam. Ini bukan sahaja mengurangkan geseran tetapi juga membantu menghilangkan haba yang dihasilkan semasa operasi. Dalam enjin yang dilincirkan dengan baik, rod con boleh beroperasi dengan lancar, memindahkan kuasa dengan cekap tanpa memakai berlebihan.

Bahan rod dan sifat mereka

Rod con biasanya dibuat dari bahan yang menawarkan gabungan kekuatan, kekakuan, dan ketahanan keletihan yang baik. Bahan umum termasuk keluli, aluminium, dan titanium. Rod con keluli digunakan secara meluas kerana kekuatan tinggi dan kos yang agak rendah. Mereka boleh menahan kekuatan yang tinggi dan sesuai untuk kebanyakan aplikasi.42CRMO4 40cr aci ketepatan keluliadalah contoh keluli berkualiti tinggi yang boleh digunakan dalam pembuatan con rod.

Aluminium con rods lebih ringan daripada rod con keluli, yang mengurangkan berat keseluruhan enjin dan dapat meningkatkan prestasi. Walau bagaimanapun, mereka tidak begitu kuat seperti rod keluli dan lebih mudah dipakai. Titanium con rods menawarkan kombinasi kekuatan dan ringan yang terbaik, tetapi mereka juga yang paling mahal.

Kesan reka bentuk con rod pada prestasi enjin

Reka bentuk rod con boleh memberi kesan yang signifikan terhadap prestasi enjin. Con rod yang direka dengan baik dapat meningkatkan kecekapan enjin, output kuasa, dan kebolehpercayaan. Sebagai contoh, rod con dengan bentuk yang dioptimumkan dapat mengurangkan daya inersia yang bertindak di atasnya, yang membolehkan enjin beroperasi dengan lebih lancar. Rod con yang lebih ringan juga boleh mengurangkan jisim reciprocating enjin, yang dapat meningkatkan kecekapan pecutan dan bahan bakar.

Sebaliknya, rod con yang direka dengan baik boleh membawa kepada pelbagai masalah. Berat yang berlebihan boleh meningkatkan daya inersia, mengurangkan prestasi enjin. Kosong yang tidak diselaraskan atau dimensi yang tidak betul boleh menyebabkan pakaian yang tidak sekata dan peningkatan geseran, yang membawa kepada kecekapan yang dikurangkan dan kerosakan enjin yang berpotensi.

Kesimpulan dan panggilan untuk bertindak

Kesimpulannya, rod con adalah komponen kritikal dalam enjin, yang bertanggungjawab untuk memindahkan kuasa yang dihasilkan oleh proses pembakaran dari omboh ke engkol. Reka bentuk, bahan, dan ketepatan pembuatannya memainkan peranan penting dalam memastikan pemindahan kuasa yang cekap dan operasi enjin yang boleh dipercayai.

Sebagai pembekal rod utama, kami komited untuk menyediakan rod berkualiti tinggi yang memenuhi piawaian industri yang ketat. Rod con kami dihasilkan menggunakan teknologi terkini dan bahan berkualiti tinggi untuk memastikan prestasi dan ketahanan yang optimum. Sekiranya anda berada di pasaran untuk rod con untuk enjin anda, sama ada untuk aplikasi automotif, perindustrian, atau marin, kami menjemput anda untuk menghubungi kami untuk perolehan dan perbincangan lanjut. Kami berharap dapat bekerjasama dengan anda untuk memenuhi keperluan rod anda.

Rujukan

• Heywood, JB (1988). Asas enjin pembakaran dalaman. McGraw - Hill.
• Taylor, CF (1985). Enjin pembakaran dalaman dalam teori dan amalan. MIT Press.
